Manyetik Uçuş Göstergeleri

by Caner Acarbay

Hava araçlarında jiroskopik prensipler ile çalışan istikamet göstergesi pilot tarafından pusulaya bakılarak ayarlanmaktadır [1]. Manyetik Uçuş Göstergeleri manyetik kuzeyi referans almaktadır. Manyetik kuzey, coğrafi kuzeyden farklı olarak yeri yıllara bağlı olarak değişmektedir. Bu yüzden havacılıkta kullanılan çizelgeler belirli aralıklarla güncellenmektedir. Pusulalar, Amerikan Sivil Havacılık Otoritesi (FAA) tarafından 14 CFR Bölüm 91’e göre görerek (VFR) ve aletli (IFR) uçuşlarda uçaklarda zorunlu tutulmuştur.

Pusulaların çalışma mantığını anlamadan önce pusulalar hakkında bilinmesi gereken kavramlar şunlardır;
  • Varyasyon (Variation),
  • Sapma (Deviation),
  • Pusula eğim hatası,
  • Pusula ivmelenme hatası.

Varyasyon coğrafi bir konuma göre coğrafi kuzey ile manyetik kuzey arasında kalan açı olarak tanımlanır. Varyasyonun sıfır olduğu yerleri birleştiren hat agonik hat olarak adlandırılır. Sapma (deviation) ise uçağın sahip olduğu manyetik alandan dolayı, pusulanın hava aracı içinde ve dışında gösterdiği değerler arasındaki farklılıklardır. Uçak içinde oluşan sapmalar için havacılık otoritelerinin uçak tasarımında getirdiği parametre limitleri bulunmaktadır. Bu değerler pusula kartında gösterilmektedir. Böylece istenilen baş açısına sapmanın etkisi giderilerek dönülmesi sağlanır. Kutuplarda manyetik çizgiler dünya yüzeyini dik keserlerken ekvatorda yüzeye paralel olurlar.

Bu değişim karşısında pusula manyetik kuzey kutbunda hizalanamamaktadır. İvmelenme veya dönme sırasında meydana gelen bu hatalar pusulanın yanlış değerler göstermesine sebep olmaktadır [2]. Kuzey yarım kürede geçerli olmak üzere, doğu ve batı yönünde ilerlemekte olan hava aracı ivmelendiği zaman pusulada kuzeye doğru dönüş, yavaşlama sırasında ise güneye dönüş görülmektedir. Kuzey ve güney yönlü ilerlemelerde bu hatalar sıfıra yaklaşır ve sıfır olur. Kuzeye ve güneye doğru dönmelerde ise pusulanın gösterdiği değer gecikmeye veya hızlı dönmeye bağlı olarak doğru değer göstermez. Kuzey yönlü dönüşlerde gelmek istenen baş açısından önce dönüş tamamlanmalıdır. Güney yönlü dönmelerde ise istenilen baş açısı geçildikten sonra dönüş tamamlanmalıdır. Böylece pusulada hedeflenen baş açısı değerine dönüş sağlanacaktır. Yapılacak olan önce tamamlama (undershoot) ve sonra tamamlama (overshoot) işlemleri dünya üzerindeki konuma bağlı olarak değişmektedir.

Pusula

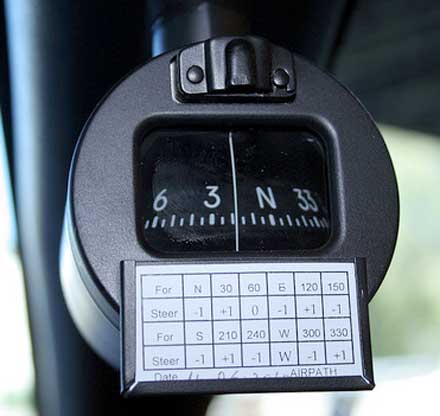

Manyetik pusulalar istikamet jiroskopundan farklı olarak sadece gidilen yönü ve komşu açılarını gösterirler. Pilotun göstergede gördüğü açı uçulan baş açısıdır. Genel olarak pusularlar üzerinde yer alan uzun çizgiler 10 derecelik değişimleri gösterirken kısa çizgiler ise 5 derecelik değişimleri göstermektedir. Pusulalarda minimum 5 derece ve katları gösterilir. Pusulalar üzerinde yer alan sayıların son basamakları genellikle yazılmaz. Örnek olarak 33 olarak okunan değer 330 dereceyi göstermektedir.


Kaynaklar:

[1] Compass Use. Civil Aviation Authority: http://www.caa.govt.nz/fig/instrument-flying/compass-use.

[2] Magnetic Compass. Pilot Friend: http://www.pilotfriend.com/training/flight_training/fxd_wing/comp.htm
